系統簡介：
風蝕指地表松散物質被風吹揚或搬運的過程，以及地表受到風吹起顆粒的磨蝕作用。

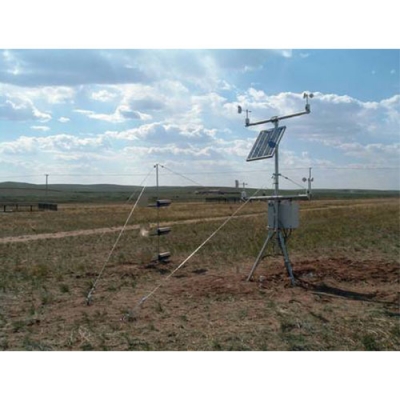

DJ-6517B風蝕監測系統由數據采集器、風速傳感器、風向傳感器、風蝕通量傳感器、安裝支架和供電部件等組成。用于自動記錄風沙侵蝕的起始時間和強度、風剖面沉淀物隨時間變化的累計量，記錄相關過程中的氣象參數。
原理：風蝕傳感器用來測量砂的動量通量，兩個輸出量是動能和撞擊的顆粒數。原理是電荷量和粒子的動能成正比。電荷、電壓和電容的關系是：
Q（電荷）= C（電容）V（電壓） V=q/C
電容器中電壓的波動像不規則的樓梯一樣，單個粒子的動能對每一節樓梯上的電荷會產生影響。當加在電容器上的電壓超過內部的參考電壓時，電容器就會重復這個過程。一次快速的放電脈沖會轉換成粒子的能量值顯示出來，而這個能量值是單個的粒子能量的積累值。進行野外的標定時，傳感器的輸出脈沖數要參考一次風蝕時收集的被風蝕的沙石總數。由于粒子的速度、拽力系數和質量的不同，它的最小粒子的直徑很難確定。傳感器可以測量低速撞擊傳感器時直徑大約在50到70 微米的粒子，但不能測得10到50微米的粒子。
風蝕傳感器應該和砂石收集器的距離比較近，安裝地面的地形應該很平坦或者植被不會引起風蝕傳感器和砂石收集器的移動。風蝕傳感器盡量的和所測的環境接觸。每個采集點的取樣周期最好是15秒或30秒。，通常取樣周期從15秒到2小時都可以，根據采集器存儲量來定。
系統特點：
風蝕通量傳感器可對風沙粒子進行計數、動態能量和高脈沖分析，對測量工作，提供了必要的數據保障；
風沙收集器的轉軸采用的是開放式設計，沙子無法在轉軸處停留，保證了長期使用和免維護；
風沙收集器可以用戶自定義采集的剖面數量和高度，非常方便；
供電采用太陽能供電系統，保證長時間工作；
可選配各種氣象傳感器。
測量參數：
風速風向、溫濕度、風沙收集、風沙粒子數、風沙粒子動能等
可擴展測量參數：
輻射、大氣壓、土壤溫濕度、鹽度等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
數據采集器：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HygroVUE? 5數字溫濕度傳感器 | ||
傳感元件 | SHT35由Campbell Scientific改進 |
|
校準溯源 | NIST和NPL標準 | |
供電電壓 | 7 to 28 Vdc | |
預熱時間 | 傳感器一直處于正常供電狀態。如果電源關閉，允許1.8 s傳感器上電。 | |
主要外科材質 | 白色PET-P | |
電子密封等級 | IP67 | |
傳感器保護 | 外部玻璃填充聚丙烯帽配有不銹鋼網灰塵過濾器，公稱孔徑< 30微米。傳感器元件配有聚四氟乙烯保護膜，對200納米或更大尺寸的顆粒過濾效率> 99.99%。 | |
電磁兼容性 | 經過測試并符合IEC61326:2013。 | |
校準 | 傳感器元件在制造過程中單獨校準。 | |
現場可更換的芯片或重新校準 | 現場可更換的芯片 | |
直徑 | 12.5毫米在傳感器尖端，最大16毫米在電纜端 | |
長度 | 115毫米沒有電纜安裝 | |
空氣溫度： | ||
測量范圍 | -40°C to +70°C | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±0.4°C(-40~+70°C范圍內) ±0.3°C(20 ~ 60°C范圍內) | |
長期漂移 | 每年< 0.03°C | |
報告分辨率 | 0.001°C | |
重復性 | 0.04°C (3σ噪聲級) | |
響應時間 | < 130秒(在空氣以1m /s移動時63%的響應時間) | |
單位 | 攝氏溫度 | |
相對濕度： | ||
測量范圍 | 0 to 100% RH | |
精度 | ±1.8%(25℃，RH范圍0 ~ 80%) ±3%(25℃，RH范圍80 ~ 100%) | |
短期滯后 | < ±1% RH | |
其他溫度下的附加誤差 | <±1% RH(超過-40°~ +60°C) | |
長期穩定性 | ±0.5% /年(在潔凈空氣條件下的最大漂移) | |
報告分辨率 | 0.001% RH | |
重復性 | 0.05% RH (3σ噪聲級) | |
帶過濾器的響應時間 | 8 s(8 s(在25°C下以1m /s速度移動的空氣中63%的響應時間) | |
最大漏電流： | ||
靜止 | 50 μA | |
測量過程 | 0.6 mA(耗時0.5 s) | |
014A風速傳感器 | ||
測量說明 | 風速 |
|
測量范圍 | 0 至 45 m/s（0 至 100 mph） | |
起始風速 | 0.45 m/s （1.0 mph） | |
精度 | 0.11 m/s （0.25 mph） 或 1.5%
| |
工作溫度范圍 | 50° 至 +70°C | |
輸出參數 | 極性（方向和速度）或正交（Ux 和 Uy 風） | |
直徑 | 10.4 厘米（4.1 英寸） | |
長度 | 34.80 厘米（13.7英寸） | |
重量 | 315克（11 盎司） | |
電纜重量 | 每 3 米（10 英尺）長度 140 克（5 盎司） | |
024A風向傳感器 | ||
測量說明 | 風向 |
|
測量范圍 | 0 to 360° | |
精度 | ±5° | |
分辨率 | 0.5° | |
延遲距離 | < 1.5 m （5 ft） | |
阻尼比 | 0.4 | |
工作濕度范圍 | < 5% 至 100% RH | |
工作溫度范圍 | -50° 至 +70°C | |
輸入電壓 | 9 至 15 Vdc 典型電流消耗 < 10 mA （@12 V） | |
高度 | 33.8 厘米（13.3 英寸） | |
長度 | 44.7 厘米（17.6 英寸） | |
葉片高度 | 30.5 厘米（12 英寸） | |
葉片寬度 | 7.6 厘米（3 英寸）、 | |
重量 | 450 克（1 磅） | |
電位計 | MIL-E-5272 | |
電阻 | 0 至 10 kΩ | |
風向測量范圍 | 0o 至 359°（無死區） | |
分辨率 | 1° | |
風速測量范圍 | 0 至 60 m/s | |
風速精度 | ±2% （@ 12 m/s） | |
分辨率 | 0.01 m/s | |
DJ-5101風沙收集器 | ||
集沙盒材質 | SUS304不銹鋼 |
|
收集口尺寸 | 20mm×50mm | |
集沙盒 | 3個/套（可定制） | |
篩網 | 60目 | |
收集率 | 約90%空氣中的沙塵（直徑小于0.84毫米） | |
收集器容量 | 約0.58L/盒 | |
H14-LIN 風蝕傳感器 | ||
響應閾值范圍 | 5->12 Dyne cm 5.0-7–> 1.2-6 Joule |
|
供電（12V） | 1.08 W 90ma @ 12VDC | |
重量 | 1.143 kg | |
感應區直徑 | 23.5 mm | |
感應區材料 | 鎳合金 | |
輸出信號 | Pulse TTL/CMOS | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
