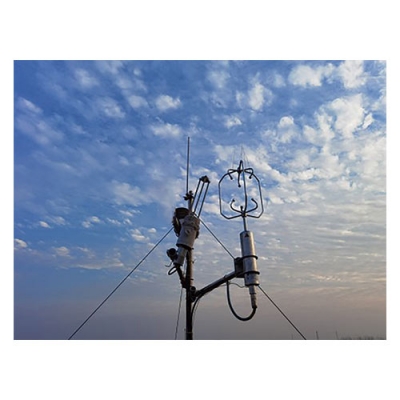

開路大氣CH4(甲烷)通量觀測系統，采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。
系統介紹：開路大氣CH4(甲烷)通量觀測系統，采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。
渦動觀測系統可以測量能量通量（顯熱通量、潛熱通量、動量通量）和物質通量（CO2 / H2O / CH4 / N2O）以及一些空氣動力學參數等,主要應用于邊界層理論研究、大氣擴散、能量收支研究、水分等物質收支等眾多領域。
通量觀測適用于森林、草地、農田、沙漠、城市、水域等各種下墊面環境，被廣泛應用于中科院、林科院、氣象局、海洋局及各科研領域?qū)^(qū)域碳、水循環過程的研究；做為測算生態系統與大氣間物質和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。
系統概述：開路渦動系統可以測量感熱通量、動量通量、大氣和地表面之間甲烷（CH4）的通量。這個系統包括一個數據采集器，快速響應、三維超聲波風速計和快速響應的標量傳感器。一個獨立的測量溫濕度的低速響應的傳感器也是需要的，它測量的數據可以為計算氣象變量做參考。水平的風速風向可以被數據采集器計算出來，用三維超聲波風速計測量出來的數據。
系統特點：
可定制的系統，可提供一系列的測量選擇
低功耗，適用于太陽能供電
可以長期野外監測
經濟實用，易于安裝和維護
采用量子級聯激光開放式光腔，無需采樣，超靈敏，響應快速
無運動部件，穩定可靠
超靈敏的激光光譜學帶來極低的漂移
測量參數：
二氧化碳通量、水汽通量、動量通量、湍流強度、三維超聲波風速、空氣溫濕度
可擴展測量參數：
氣壓、總輻射、光合有效輻射、土壤水分、土壤溫度、土壤熱通量等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（標準） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
81000三維超聲風速風向傳感器 | 圖片 | |
風速 | 測量范圍/s(0-90mph)，分辨率：0.01m/s 閾值：0.01m/s，精度：±1%±0.05m/s（0-30m/s）， ±3%(30-40m/s) |
|
風向 | 范圍：360度,仰角范圍：±60度，分辨率：0.1度 精度：±20（1-30m/s）; ±30(30-40m/s) | |
聲速 | 范圍：300-360m/s，分辨率：0.01m/s 精度：±0.1%±0.05m/s(0-30m/s) | |
聲學溫度 | 范圍：-50-+500C，分辨率：0.01m/s， | |
串行輸出 | 精度：±20C(0-30m/s RS-232 或RS-485，1200-38400波特 用戶可編程的ASCII輸出配置 | |
模擬電壓輸出單位 | 0-5000mv,V1和V2；0-1000mv,V3和V4 分辨率：1 part in 4000，精度：±0.1% of full scale m/s，cm/s，mph，knots，km/h | |
HT8600 高精度大氣甲烷本底激光開路分析儀 | 圖片 | |
CH4精度(1σ; 0.1s/1s/10s) | 7ppbv/ 3ppbv/ 1ppbv |
|
測量范圍 | 0 - 20 ppm （其它量程可定制） | |
工作溫度 | -25~45℃，70~110kPa | |
環境濕度 | 0~100% | |
供電電壓 | 20~28VDC | |
主機功耗 | 50 W （熱機過程 ~100W） | |
數據接口 | RS232 | |
輸出帶寬 | 10Hz | |
主機重量 | 小于10kg | |
尺寸 | 834mm×?200mm | |
測量技術 | 量子級聯激光吸收光譜技術（QCLAS） | |
EE08-SS空氣溫濕度傳感器 | 圖片 | |
測量范圍 | 溫度：-40至60 ℃；濕度：0至100％RH |
|
20℃時的精度 | 溫度：±0.2℃；濕度：±2％（0 - 90％），±3％（90％-100％） | |
長期穩定性 | 溫度：低于0.1℃/年；濕度：小于1％/年 | |
響應時間 | 小于30s | |
輸出信號 | 0至2.5 V DC | |
傳感器類型 | 溫度：PT1000（A類），濕度：電容芯片 | |
輸入電壓 | 直流7-30 V | |
電流 | 小于1.3 mA | |
啟動時間 | 2s | |
外殼 | 聚碳酸酯，IP65 | |
過濾 | 不銹鋼絲網，孔徑為30微米 | |
外型尺寸 | 長度83毫米，直徑12毫米 | |
重量 | 270g(含5米線纜) | |
工作環境 | -40至60℃; 0至100％RH | |
線纜 | M12連接器（IP67防護等級），用于連接傳感器外殼，5 m的四芯屏蔽雙絞線（也提供10 m和20 m電纜），白色TPR護套（高耐水性，高紫外線穩定性，耐寒性）條件），尾纖引線 | |
