野生動物無線追蹤系統由VHF發射器（無線動物標記）、天線（Antenna）和接收器（Receiver）組成，天線和接收器連用，用來接收從發射器發出的信號。不同型號的發射器適用于各種動物，可根據研究對象的不同大小、體形、習性等選擇相應的發射器（如動物頸圈發射器，可植入發射器，鏢形發射器，爬行動物和兩棲類動物發射器等）。
簡介：
野生動物無線追蹤系統由VHF發射器（無線動物標記）、天線（Antenna）和接收器（Receiver）組成，天線和接收器連用，用來接收從發射器發出的信號。不同型號的發射器適用于各種動物，可根據研究對象的不同大小、體形、習性等選擇相應的發射器（如動物頸圈發射器，可植入發射器，鏢形發射器，爬行動物和兩棲類動物發射器等）。
VHF發射器特點及功能：哺乳動物標記范圍從0.6g用于鳥類和田鼠到600g用于大象、熊和大角麋等大型哺乳動物，最大的標記電池壽命長達15年。對沒有明顯頸部的動物（如爬行動物蛇、蜥蜴和魚類），可使用植入標記（Implantable Tag）。所有的標記均可選配死亡率和行動傳感器（Mortality and activity sensors）?？蛇x擇動物標記的峰值電流和功率輸出，用來改變動物標記的使用范圍和標記的使用壽命.

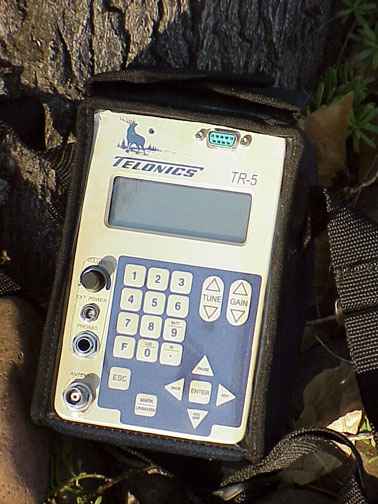

TR-5遙感掃描接收器可以和傳統的VHF發射器相匹配，可接收和處理140-230 MHz的信號，TR-5標準的頻寬為4MHZ,有6MHZ版本可選。TR-5有四種工作模式，手動模式：用戶通過鍵盤輸入所選擇的頻率，調節增益、音量等。掃描模式：這種工作模式可以一次添加多個頻率信號自動逐個進行掃描接收。數據采集模式（選項320）：此功能需要在購買時進行選擇，數據采集模式無論是在手動還是自動掃描都會對掃描到的信號按時間點進行記錄并存儲，可存儲獲取的頻率、脈沖周期、日期和時間?？偣部纱鎯?chǔ)15.3萬條數據,所存數據可下載到電腦上。共用實例模式：對接收機的配置存儲到電腦后，可以再導入到接收機，以相同的配置進行工作。
特點：
TR-5可以配置成一個完整的數據采集系統長期布置在野外現場，它可以自動接收和記錄存儲發射機的頻率、日期、時間、脈沖周期、信號強度。還可收集任何脈沖編碼的數據，如溫度，心跳率，活動水平，死亡率或簡單的存在或不存在的信息等，但不能記錄位置信息。
具有帶寬窄，噪音低的，很低噪聲前端特點?？刂圃鲆?，以增加或減小信號水平
體積小、重量輕、便于現場使用
一、 接收器
接收器 | |
輸入阻抗 | 50Ω（標準） |
頻率范圍 | 在140-225 MHZ 之間任何4M或6M帶寬 |
通道選擇 | 鍵盤輸入，粗調1KHZ,微調100HZ |
頻率偏差 | 標準溫度規格（選件200）：±500赫茲（室溫4兆帶寬）;±7ppm的偏差（非室溫）范圍-20°C到+ 60°C 擴展溫度規格（選件210）：±500赫茲（室溫下帶4兆赫）;±3 ppm的偏差（非室溫）-30°至+ 70°C |
靈敏度 | 手動模式：- 131.5 dBm的10分貝典型{（S + N）/ n } 數據采集模式：- 128 dBm的10分貝典型{（S + N）/ n } |
最小分辨率輸入電平 | - 150 dBm（0.007μV）典型 |
麥沖檢測水平 | 手動模式：超過130 dBm；數據采集模式：超過127 dBm |
相鄰信道抑制 | >40分貝（10 kHz的信道間隔） |
動態范圍 | 40分貝典型（無增益調整）；> 100分貝（增益控制范圍） |
數據采集內存 | 約1兆字節的非易失性RAM |
音頻輸出 | 內置動態揚聲器;面板安裝1/4“立體聲耳機插孔 |
音頻輸出阻抗 | 8歐姆（常規） |
尺寸 | 接收機17.8 L x 11.1 W x 6.2 H cm 接收機以及電池包17.8 L x 11.1 W x 9.1H cm. |
重量 | 接收機：1.2 kg 接收機以及電池包:1.65 kg |
增益控制 | 獨立的RF和AF增益控制 |
電源 | 外接電源：10.5 - 18 VDC 標準電池：8節AA電池（12 V W /堿性電池;9.6，V，W/鎳鎘電池） |
接收器附件： TR-4包括：便攜包，耳機，9v電池 TR-4 KIT包括：頻率編輯器，電纜，便攜包，耳機，9V電池 二、 發射器 1． 小型發射器（適用于非常小的哺乳動物）
|  |
型號 | 規格 （cm） | 重量 | 材質 | 使用 壽命 （60BPM,月） | 使用 壽命 （35BPM,月） |
CHP-4P | 2.54 x 2.03 x 1.4 | 13.5 | 1/16" 橡膠 | 18 | 25.7 |
CHP-5P | 3.41 x 1.32 x 0.69 | 6.8 | 聚乙烯管 | 8.5 | 13.6 |
CHP-6P | 2.28 x 1.32 x 0.69 | 3.7 | 聚乙烯管 | 4.2 | 6.8 |
CHP-7P | 2.11 x 0.89 x 0.69 | 2.2 | 聚乙烯管 | 1.6 | 2.7 |
CHP-8P | 2.03 x 0.81 x 0.37 | 1.2 | 聚乙烯管 | 0.7 | 1.1 |
CHP-9P | 41.91 x 1.4 x 1.52 | 10 | 1/16" 橡膠 | 8.5 | 13.6 |
2．小型發射器（適用于小型，中型哺乳 動物）
|  |
型號 | 規格 （cm） | 重量 | 使用 壽命 （標準，60BPM,月） | 使用 壽命 （最小，60BPM,月） |
MOD-040 | 3.63 x 1.3 | 16 | 0.7 | 1.8 |
MOD-050 | 5.6 x 1.7 | 30 | 7.5 | 19.2 |
MOD-073 | 3.2 x 2.8 x 1.0 | 22 | 4.1 | 10.5 |
MOD-075 | 3.3 x 1.8 x 2.3 | 30 | 4.1 | 10.5 |
MOD-080 | 3.3 x 1.8 x 2.3 | 36 | 8.2 | 21 |
MOD-105 | 4.1 x 2.4 x 2.0 | 45 | 8.2 | 21 |
MOD-125 | 4.1 x 2.4 x 2.0 | 53 | 12.3 | 31.5 |
MOD-205 | 4.31 x 3.3 x 1.77 | 58 | 12.3 | 31.5 |
MOD-210 | 4.31 x 3.3 x 1.77 | 75 | 16.4 | 42 |
MOD-225 | 4.31 x 3.3 x 1.77 | 85 | 20.6 | 52.5 |
MOD-305 | 3.55 x 3.55 x 2.79 | 83 | 12.3 | 31.5 |
MOD-306 | 3.55 x 3.55 x 2.79 | 83 | 7.7 | Not Available |
MOD-310 | 3.55 x 3.55 x 2.79 | 88 | 16.4 | 42 |
MOD-311 | 3.55 x 3.55 x 2.79 | 88 | 10.3 | Not Available |
MOD-315 | 3.55 x 3.55 x 2.79 | 100 | 20.6 | 52.5 |
MOD-316 | 3.55 x 3.55 x 2.79 | 100 | 10.4 | Not Available |
MOD-335 | 3.55 x 3.55 x 2.79 | 105 | 24.7 | 63 |
MOD-336 | 3.55 x 3.55 x 2.79 | 105 | 12.5 | Not Available |
LB-36 | 4.26 x 2.03 x 1.27 | 14.5 | 4.1 | 10.5 |
LB-81 | 3.94 x 2.03 x 1.91 | 33 | 8.2 | 21 |
3．大型發射器（適用于中型，大型哺乳動物）
|  |
型號 | 規格 （cm） | 重量 | 使用 壽命 （標準，60BPM,月） | 使用 壽命 （最小，60BPM,月） |
MOD-205 | 4.31 x 3.3 x 1.77 | 58 | 12.3 | 31.5 |
MOD-210 | 4.31 x 3.3 x 1.77 | 75 | 16.4 | 42 |
MOD-225 | 4.31 x 3.3 x 1.77 | 85 | 20.6 | 52.5 |
MOD-305 | 3.55 x 3.55 x 2.79 | 83 | 12.3 | 31.5 |
MOD-306 | 3.55 x 3.55 x 2.79 | 83 | 7.7 | Not Available |
MOD-310 | 3.55 x 3.55 x 2.79 | 88 | 16.4 | 42 |
MOD-311 | 3.55 x 3.55 x 2.79 | 88 | 10.3 | Not Available |
MOD-315 | 3.55 x 3.55 x 2.79 | 100 | 20.6 | 52.5 |
MOD-316 | 3.55 x 3.55 x 2.79 | 100 | 10.4 | Not Available |
MOD-335 | 3.55 x 3.55 x 2.79 | 105 | 24.7 | 63 |
MOD-336 | 3.55 x 3.55 x 2.79 | 105 | 12.5 | Not Available |
MOD-400 | 6.09 x 3.81 x 3.3 | 175 | 31.8 | 81.2 |
MOD-401 | 6.09 x 3.81 x 3.3 | 175 | 19.9 | Not Available |
MOD-500 | 6.85 x 5.08 x 3.55 | 265 | 75.9 | 194 |
MOD-501 | 6.85 x 5.08 x 3.55 | 265 | 47.6 | Not Available |
MOD-515 | 6.85 x 5.08 x 3.55 | 352 | 74 | 163.6 |
MOD-550 | 10.41 x 3.81 diam | 250 | 75.9 | 194 |
MOD-551 | 10.41 x 3.81 diam | 250 | 47.6 | Not Available |
MOD-600 | 7.62 x 6.85 x 4.82 | 485 | 151.8 | 388 |
MOD-601 | 7.62 x 6.85 x 4.82 | 485 | 95.3 | Not Available |
三、天線
手持式天線
型號 | 描述 | 標準頻率 | 單元數 | 天線增益 | 天線接口 |
RA-1A | 環型 | 148-174 MHz（4MHz間隔） | 0 | -8 dBd | BNC，5英尺電纜 |
RA-2AK | H型
| 148-220 MHz（4MHz間隔） | 2 | 4 dBd | BNC，5英尺電纜 |
RA-14K | H型 | 168-174 MHz（4MHz間隔） | 2 | 4 dBd | BNC，5英尺電纜 |
RA-23K | H型 | 148-168 MHz（4MHz間隔） | 2 | 4 dBd | BNC，5英尺電纜 |
RA-19K | H型 | 216-220 MHz | 2 | 4 dBd | BNC，5英尺電纜 |
RA-17 | 3單元，折疊 | 148-220 MHz（4MHz間隔） | 3 | 4 dBd | BNC，5英尺電纜 |
產地：美國
