用途：激光雨滴譜儀可以用來測量降雨和降雪，戶外長期監測。不僅對降雨降雪過程進行監測而且對降雨降雪的特性可以進行詳細分析。

        激光雨滴譜儀可以監測區分下落中的毛毛雨、大雨、冰雹、雪花、雪球以及各種介于雪花和冰雹之間的降水?？梢杂?jì)算各種降雨類型的強度、總量、能見度，并且進行必要的分析，繪出雨滴譜圖，還可以對氣象雷達數據進行校正。所有的數據都以RS485協議傳輸，再通過協議轉換器轉接到其它設備（例如通過RS485/RS232轉換器連接到電腦的RS232 COM口上）。支持SYNOP/METAR電報碼。

      激光雨滴譜儀廣泛應用于于交通控制、氣象監測與服務、科學研究、機場觀測、公路氣象監測、水文地理學、氣象雷達數據校正等應用領域。

       激光雨滴譜儀幾乎不需要保養，它的光學配件性能優越，可以工作在各種惡劣的環境中。激光發射器可以保證長時間的正常使用。特殊的工藝設計排除了外在光源對測定的影響，通過多方面的精心設計對環境的溫度和塵土對測定帶來的誤差作了可靠的補償。系統具有額外接口，還可以連接風速傳感器、風向傳感器、溫濕度傳感器等，所有的數據可通過激光雨滴譜儀的數據接口一起輸出。

原理：

應用激光原理對高速運動物體進行測定。可測定運動物體的總量，大小，強度，和運動速度。它的優越性能尤其表現在對微小物體的測定，測定對象最小直徑達到0.16mm。

特點：
◎堅固、緊湊、輕巧
◎幾乎無需保養，節省人工
◎容易安裝
◎數字信號，可長距離傳輸
◎抗電磁支架，保證測量精度
◎測定最小粒徑0.16mm
◎自動補償溫度的影響
◎自動補償灰塵對激光發射器的影響
◎激光發生器可在惡劣環境中長期運行
◎可選帶加熱功能的傳感器，以適應極端惡劣的環境
◎系統具有額外接口，可同時連接風速傳感器、風向傳感器、溫濕度傳感器

組成：

激光雨滴譜儀

操作軟件

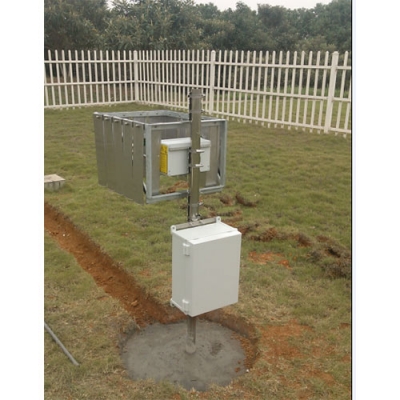

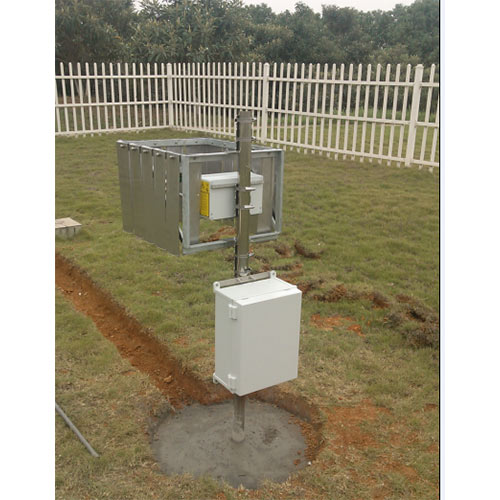

防風部件（見下圖）

支架等

可選氣象傳感器（風向，風速，溫濕度等）

技術參數：

主要輸出數據：降雨量，降雨速度，降雨粒徑大小，降雨強度，降雨等級（SYNOP/METAR），雷達校正（Z/R Ratio），能見度（MOR）
可選輸出數據：風速，風向，空氣溫度，相對濕度
操作原理：785nm激光，最大0.5mW ，激光等級1M
測定區域：46 cm2 (23 x 2.0 cm)
操作環境：-40…+70°C; 0 ..100％ rH（可選 –60…+70°C; 0…100％rH）
防護等級：IP 65
供電：24 V AC/DC /750 mA，或230 VAC（可選12VDC）
外箱：不銹鋼制，270x 170x 540 mm
重量：4.8 kg數據輸出：RS485雙路輸出 1200…115200 Bd， 全雙工，適配器24 V DC 1 mA
電報碼：SYNOP：WaWa4680，WW4677 METAR：4678
粒子速度范圍：0.2…20 m/s

粒子大小范圍：0.16…8mm
粒子等級：440種（22種直徑x 20種速度）
降雨降雪等級區分度：> 97 ％
最小強度：0.005 mm/h 毛毛雨
最大強度：250 mm/h
雨中能見度：MOR 0 – 99.999m
雷達反射率：Z=-9.9 – 99.9dBZ

可選附件：

風向傳感器：
測量范圍：0—360°
輸出：5 bit 同步編碼
操作電壓：4 - 18 V DC
加熱：24 V AC/DC 最大20 W

風速傳感器

測量范圍：0.5...50 m/s分辨率：0.07 m

輸出：2 - 630 Hz
操作電壓：4 - 18 V DC
加熱：24 V AC/DC
量粒徑范圍：0.16...8mm

溫濕度傳感器

溫度測量范圍：-30°C ... + 70 °C
溫度測量精度：1/3 class B（0.25°C）
濕度測量范圍：0 ... 100％
濕度測量精度：± 2 ％
傳感器：PT 100 acc. to IEC 751
操作電壓：9 - 30 VDC
防護等級：IP 65
纜線長度：5 m
尺寸：20 x 115 mm
重量：0.45 kg

軟件

◎可以同時管理多個項目

◎支持服務器和客戶端工作模式，便于遠程管理數據

◎支持網絡數據讀取

◎圖形顯示可多達30種測量參數

◎雨譜圖可以顯示22種雨滴大小范圍，20種降雨速度范圍

◎數據可以輸出到MS EXCEL格式

◎圖形可以打印

◎日期可以顯示為日歷形式或樹行結構

◎可顯示ZR雷達時時校正圖形

◎可顯示溫濕度，風向風速傳感器數據及圖形
