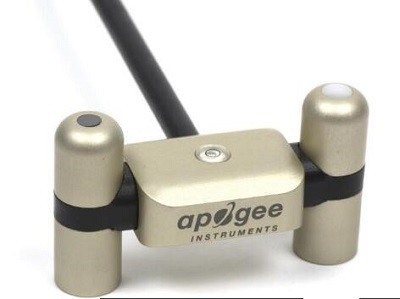

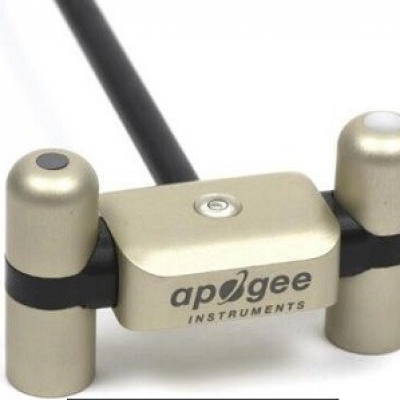

SN-500四分量凈輻射傳感器，測量的有入射凈短波輻射、反射凈短波輻射、入射凈長波輻射、反射凈長波輻射。凈短波輻射是傳入的短波（來自太陽，SWi）和傳出的短波（被地面反射，SWo）之間的差異。凈長波輻射是傳入的長波（由大氣中的分子LWi發射）和傳出的長波（由地面上的元素LWo發射）之間的差異。凈輻射是凈短波和凈長波輻射的總和。凈輻射隨著太陽天頂角，大氣條件（例如，渾濁程度）和表面條件（例如，裸露的土壤，植物覆蓋物，雪）。凈輻射計是用來測量凈輻射的儀器。凈輻射計的典型應用包括測量地表通量塔和氣象站的凈輻射。凈輻射是地表能量平衡中的關鍵變量，并影響包括蒸散在內的湍流通量。
SN-500凈輻射傳感器是四組分儀器，由，具有單獨的向上和向下的凈輻射傳感器。 每個輻射計由安裝在陽極氧化鋁外殼中的熱電堆探測器和濾波器組成。 每個輻射計都有加熱功能，以減少過濾器和傳感器頭上的露水，霜凍，積雪和冰塊的對測量的影響。每個輻射計的模擬信號通過板載電壓表測量并轉換為SDI-12輸出，無需使用多個模擬數據記錄器通道進行凈輻射的四分量測量。 SN-500凈輻射計體積小，重量輕，便于快速安裝。
特點：
可單獨記錄入射凈短波輻射、反射凈短波輻射、入射凈長波輻射、反射凈長波輻射
傳感器可加熱，消除露水，霜凍，積雪和冰塊的對測量的影響
傳感器輸出信號為SDI-12
技術規格：
| SN-500四分量凈輻射傳感器 | |
| 輸入電壓范圍 | 5 - 16 V DC，加熱器最優運行電壓為12V DC |
| 電流（12 V DC） | 加熱器工作，測量狀態 65mA 加熱器工作，非測量狀態1.5mA 加熱器關閉，非測量狀態 0.6mA |
| 輸出信號 | SDI-12信號輸出 |
| 響應時間 | 1s |
| 工作環境 | -50 - 80 ℃; 0 - 100 % 相對濕度 |
| 尺寸 | 長度：116mm ,寬度：45 mm，高度：45 mm |
| 線纜長度 | 5m |
| 重量 | 320g |
| 入射短波凈輻射傳感器 | |
| 靈敏度 | 0.057 mV每w m-2 |
| 校準不確定度 | 5% |
| 輸出范圍 | 0-114mV |
| 測量范圍 | 0 -- 2000 W m-2(短波凈輻射) |
| 測量重復性 | 小于1% |
| 長期漂移 | 小于2%每年 |
| 非線性 | 小于1% |
| 探測器響應時間 | 0.5s |
| 視野 | 180° |
| 光譜范圍 | 385 - 2105 nm |
| 地面反射短波凈輻射傳感器 | |
| 靈敏度 | 0.15 mV 每 W m-2 |
| 校準不確定度 | 5% |
| 輸出范圍 | 0-114mV |
| 測量范圍 | 0 -- 2000 W m-2(短波凈輻射) |
| 測量重復性 | 小于1% |
| 長期漂移 | 小于2%每年 |
| 非線性 | 小于1% |
| 探測器響應時間 | 0.5s |
| 視野 | 180° |
| 光譜范圍 | 295 - 2685 nm |
| 入射/反射長波凈輻射傳感器 | |
| 靈敏度 | 0.12 mV - W m-2 |
| 校準不確定度 | ± 5 % |
| 測量范圍 | -200 - 200 W m-2 |
| 測量重復性 | 小于 1 % |
| 長期漂移（非穩定） | 每年的靈敏度變化不到2% |
| 非線性 | 小于1 % |
| 探測器響應時間 | 小于0.5s |
| 視野 | 150° |
| 光譜范圍 | 5 - 30 μm |
| 溫度響應 | 小于5% （-15 - 45 ℃） |
| 不確定性每日總計 | ± 5 % |
| 溫度傳感器 | 30 kΩ 熱敏電阻, 在25℃±1℃的容差 |
